71136Elnummer: 3210678 Elnummer: 3210629

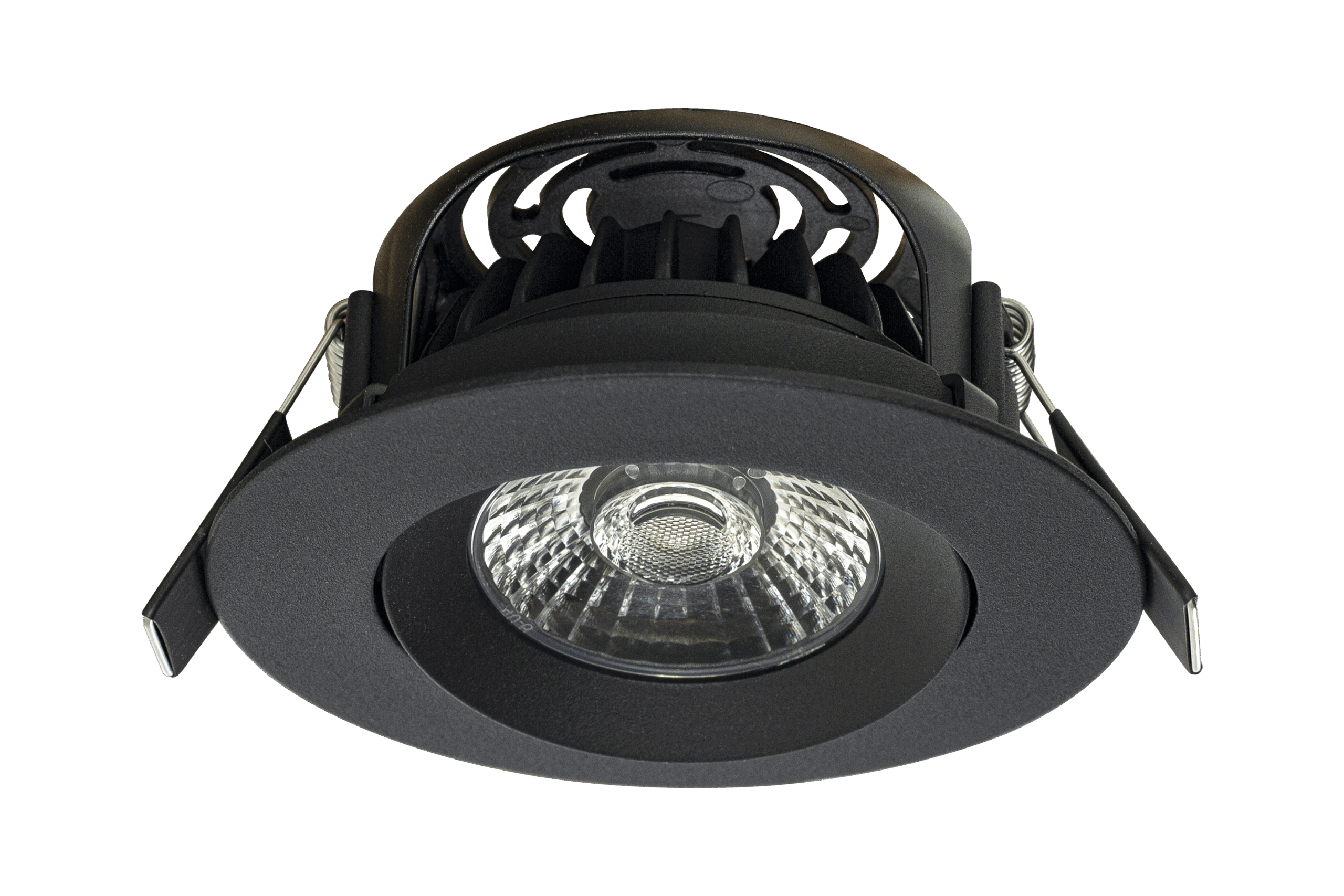

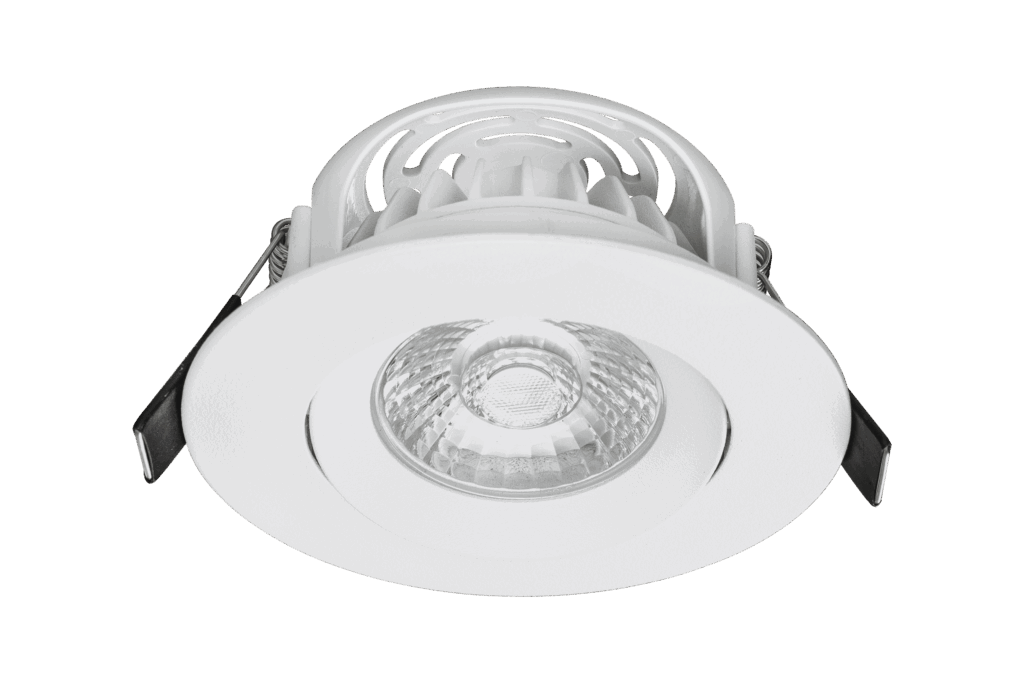

PITCH downlight

Dimensjoner

Dimensjoner

95 × 95 × 31 mm

95 × 95 × 31 mm
Hulldiameter

73-83mm
Innfellingshøyde

31mm
Vekt

300 g

300 g

Spesifikasjon

Material

Aluminium
Farge

Svart

Hvit
Elsikkerhetsklasse

Klasse II
IP-Klasse

IP44
Strømtilførsel

Støpsel/Kopplingsplint
Slagfasthet

IK08
ISOsafe

Ja
Artikkelnummer

71136-15

71136-70
GTIN

7041661273436

7041661273429

Teknisk

Effekt LED

8W
Total Effekt (W)

9W
Markstrøm / -spenning

200mA 36V
Sokkel

LED
Utbyttbar LED

Nei
Max wattstyrke

8W
Medfølgende lyskilder

Ja
Lysstyrke

600 lm

620 lm
Lyseffektivitet Armatur

70 lm/W

72 lm/W
Fargegjengivning

97
Fargetemperatur

2700K
SDCM

<2
Livslengde

100000
Lysvinkel

37°
Dimbar

Ja
Dimmetype

Faseavsnitt / Fasesnitt
Driver

ekstern inkludert
Blendingsgrad

UGR<17
